혼합기 (Proportioner)
Pressure Proportioning System 에서 Foam 원액과 Water를 혼합시키는 장치이며 혼합비율이 3%형과 6%형의 2가지로 구분됩니다.

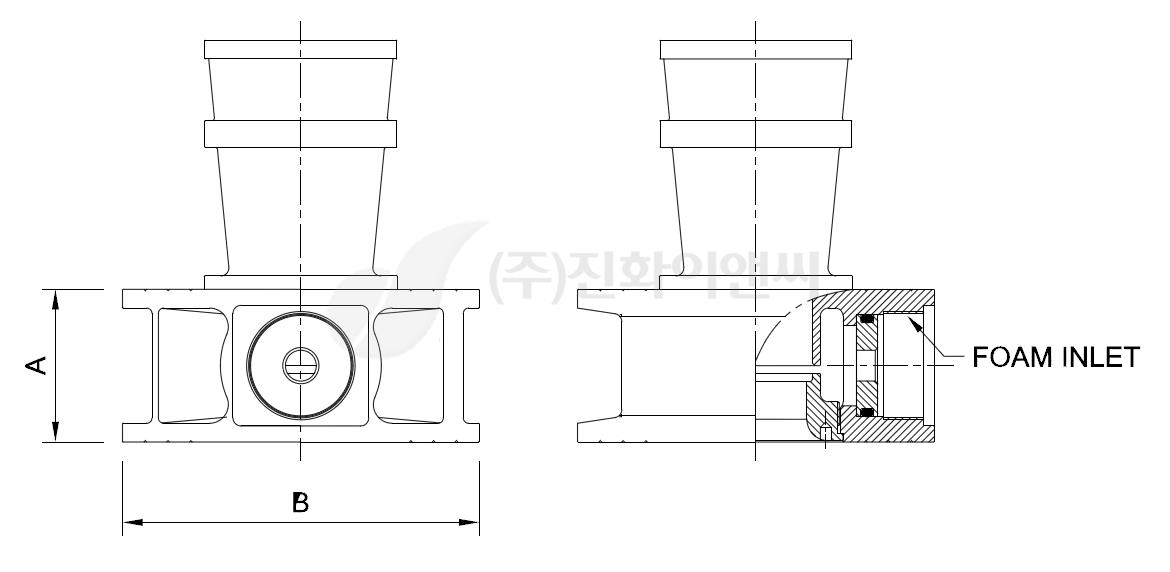

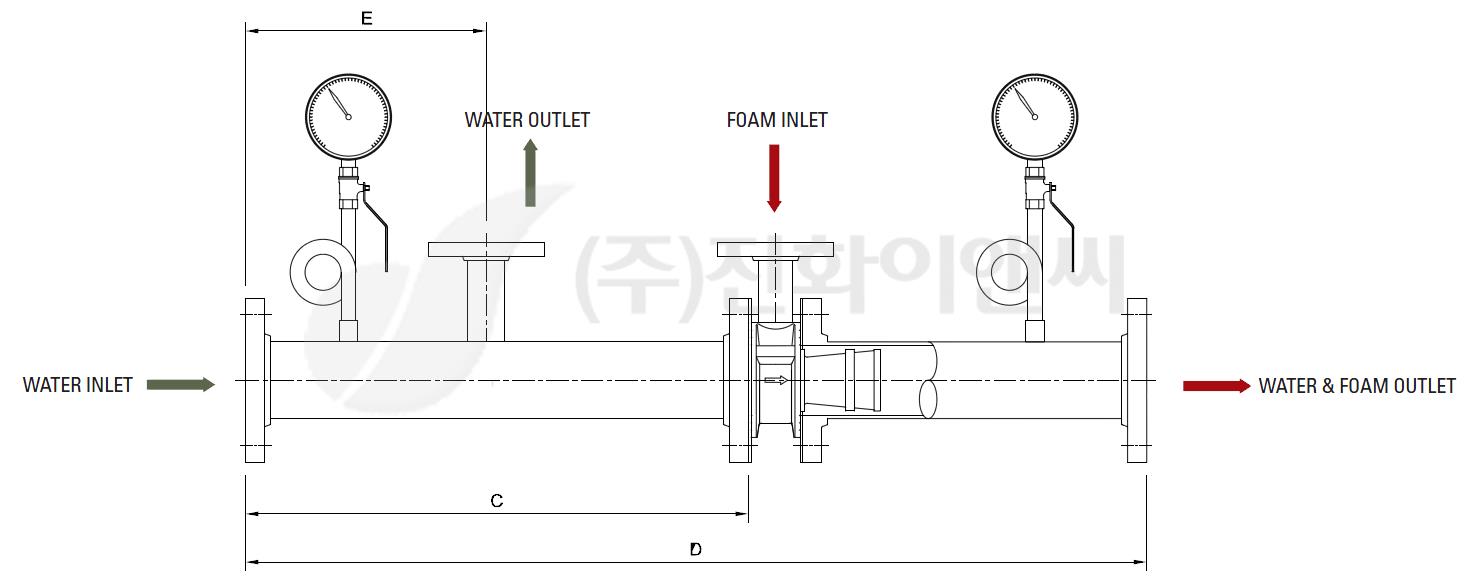

[제품도면]
[제품제원]
|
Model
|
JHP-65
|
JHP-80
|
JHP-100
|
JHP-150
|
JHP-200
|
|---|---|---|---|---|---|
|
Water Connection Size
|
2.5"
|
3"
|
4"
|
6"
|
8"
|
|
Foam Connection Size
|
1"
|
1.25"
|
1.5"
|
2"
|
2.5"
|
|
Discharge Capacity
(0.13 ~ 0.7 MPa)
|
400 ~ 1600 LPM
|
600 ~ 2730 LPM
|
1600 ~ 4650 LPM
|
1136 ~ 9450 LPM
|
3200 ~ 18900 LPM
|
|
A
|
62
|
57
|
69
|
83
|
90
|
|
B
|
Ø118
|
Ø133
|
Ø173
|
Ø218
|
Ø270
|
|
C
|
580
|
580
|
580
|
750
|
850
|
|
D
|
1050
|
1050
|
1050
|
1300
|
1420
|
|
E
|
280
|
280
|
280
|
360
|
420
|
