포스트인디게이트밸브 (Post Indicator Valve)
Post Indicator Valve 는 지하 소화수 공급 Pipe Line 에 설치하는 개폐표시형 밸브로 지상에서 밸브의 열림(OPEN) 닫힘(CLOSE) 상태를 쉽게 확인할 수 있으며, Hydrant 또한 Pipe Line 의 유지보수 용도로 사용되는 밸브이다.

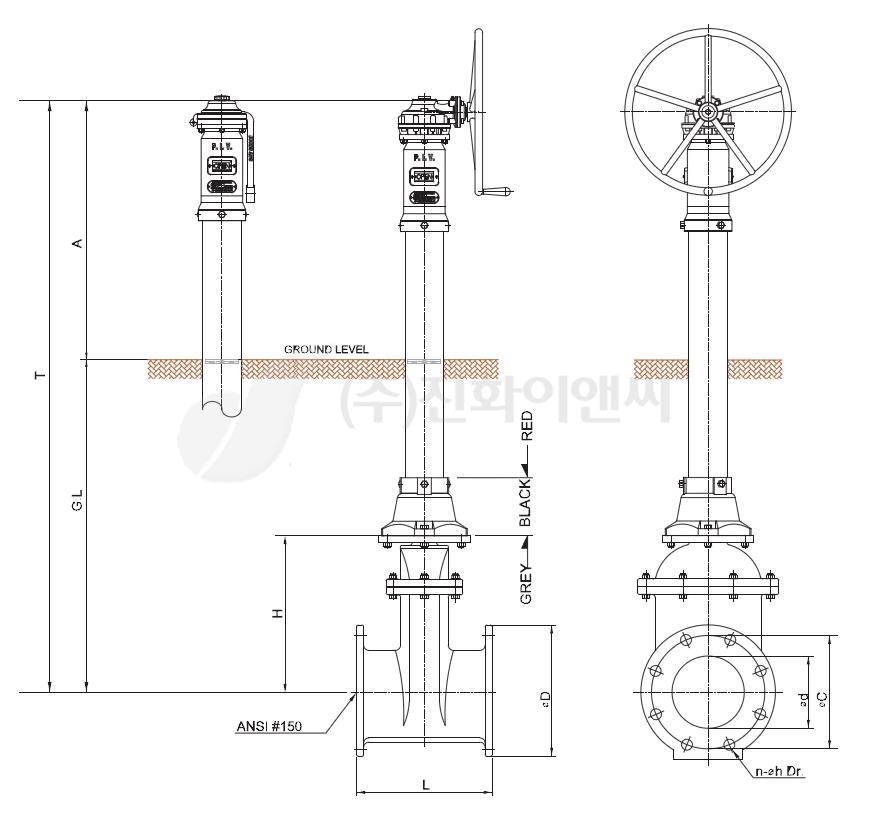

[제품도면]
[주요제원]
|
Model
|
JHPIV-100~600
|
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Size
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
|
L
|
229
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
Ød
|
100
|
154.1
|
202.7
|
254.6
|
304.8
|
350
|
400
|
450
|
500
|
600
|
|
ØC
|
190.5
|
241.3
|
298.5
|
362
|
431.8
|
476.3
|
539.8
|
577.9
|
635
|
749.3
|
|
ØD
|
228.6
|
279.4
|
342.9
|
406.4
|
482.6
|
533.4
|
596.9
|
635
|
698.5
|
812.8
|
|
n
|
8
|
8
|
8
|
12
|
12
|
12
|
16
|
16
|
20
|
20
|
|
Øh
|
19
|
22
|
22
|
25
|
25
|
29
|
29
|
32
|
32
|
35
|
|
H
|
256
|
326
|
388
|
512
|
614
|
751
|
838
|
940
|
1056
|
1100
|
|
G.L
|
900~1500
|
950~1500
|
1000~1500
|
1100~1900
|
1200~1900
|
1400~2300
|
1500~2300
|
1600~2500
|
1700~2500
|
1800~2500
|
|
T
|
2400
|
2800
|
3000
|
3400
|
||||||
|
Type
|
Lever Type or Gear Type
|
|||||||||
|
Connection
|
ANSI 150# FLG.
|
|||||||||
|
Test Pressure
|
2.6 MPa (Body) / 1.7 MPa (Seat)
|
|||||||||
